آلة اختبار الشد

جينان كاسون: الشركة الرائدة في مجال تصنيع وتوريد آلات اختبار الشد في الصين

نحن متخصصون في تطوير وتصنيع معدات اختبار المواد المعدنية وغير المعدنية والمركبة لسنوات عديدة وقد خدمنا عملاء من أكثر من 150 دولة ومنطقة. باعتبارنا مصنعًا محترفًا لمعدات الاختبار، فإن مزايانا تنعكس بشكل خاص في

مرافق الإنتاج كاملة

تمتلك شركتنا مرافق إنتاج ومكتب مثل مبنى مكاتب البحث العلمي، ومبنى التركيب والتكليف الكهربائي، وورشة التجميع النهائي، وورشة الآلات الثقيلة، وورشة التصنيع، وورشة التقطيع، وورشة الطلاء، وغرفة القياس، وصالة عرض المنتجات، وما إلى ذلك.

أنواع المنتجات المتنوعة

منتجاتنا الرئيسية تشمل آلات الاختبار العالمية الهيدروليكية، وآلات الاختبار العالمية الإلكترونية، وآلات اختبار الضغط، وآلات اختبار الزنبرك، وآلات اختبار التأثير، وآلات اختبار الالتواء، واختبار الصلابة، وملحقات آلة الاختبار.

تجربة خدمة غنية

ويتم تصدير منتجاتنا إلى الأسواق الدولية مثل ألمانيا والولايات المتحدة وإسبانيا وأستراليا وإيطاليا وجنوب أفريقيا وكوريا الجنوبية وباكستان وماليزيا وتايلاند وسنغافورة. لدينا فريق محترف لخدمات ما قبل البيع والمبيعات وما بعد البيع لتقديم الدعم الفني القوي والخدمات المهنية للمستخدمين المحليين والأجانب.

شهادة التأهيل المهني

لقد نجحت شركتنا في اجتياز نظام الجودة ISO9001، ونظام الإدارة البيئية ISO14000، ونظام إدارة الصحة والسلامة المهنية، وشهادة CE. حصلت الشركة على إجمالي 22 براءة اختراع وطنية معتمدة، بما في ذلك 2 براءة اختراع وطنية، و13 براءة اختراع وطنية لنماذج المنفعة، و7 براءات اختراع للتصميم الوطني.

الصفحة الرئيسية 1234 الصفحة الأخيرة

مقدمة موجزة لآلات اختبار الشد





آلات اختبار الشد هي معدات مصممة خصيصًا لإجراء اختبار الشد - وهو نوع أساسي من الاختبارات الميكانيكية. يتم إجراؤها بشكل متكرر من قبل المهندسين وعلماء المواد في مرافق التصنيع والبحث في كل مكان. يطبق اختبار الشد (أو اختبار الشد) القوة على عينة مادة لقياس استجابة المادة لإجهاد الشد (أو السحب). يمكن لمثل هذا الاختبار أن يوفر نظرة ثاقبة للخصائص الميكانيكية للمادة ويمكّن مصممي المنتجات من اتخاذ قرارات مستنيرة حول متى وأين وكيف يتم استخدام مادة معينة.


أجزاء من آلات اختبار الشد
تحميل خلية

تقوم خلايا الحمل بتحويل قوة السحب إلى إشارة كهربائية قابلة للقياس. لا تضمن خلايا التحميل لدينا جودة عالية للمنتج فحسب، بل إنها متوافقة أيضًا بسلاسة مع جميع مكونات أجهزتنا.

مقياس الامتداد

مقياس التمدد هو جهاز قياس السلالة الذي يقيس سلالة العينة، المعروف أيضًا باسم قياس السلالة. تتطلب جميع المعايير تقريبًا، مثل ASTM وISO، قياسات الضغط لاختبار الشد.

تركيبات العينة

يوفر مشبك العينة الاتصال الميكانيكي بين العينة وآلة اختبار الشد. وتتمثل مهمتها في نقل حركة الرأس المتقاطع إلى العينة ونقل قوة الاختبار المتولدة في العينة إلى خلية الحمل.

تحريك الرأس المتقاطع

الرأس المتقاطع المتحرك هو في الأساس رأس متقاطع يمكن التحكم فيه للتحرك لأعلى أو لأسفل. في اختبار الشد، ترتبط سرعة الرأس المتقاطع لآلة الاختبار ارتباطًا مباشرًا بمعدل إجهاد العينة.

إلكترونيات

تتحكم الإلكترونيات في الأجزاء المتحركة لآلة اختبار الشد. يمكن التحكم في سرعة الرأس المتقاطع وكذلك معدل التحميل بواسطة المعالج الدقيق في وحدة التحكم المؤازرة (المحرك وجهاز التغذية المرتدة وجهاز التحكم).

برمجة

يعد برنامج الاختبار الخاص بنا حلاً سهل الاستخدام للغاية وموجهًا بواسطة المعالج ويعتمد على نظام التشغيل Windows ويسمح للمستخدمين بإعداد نظام اختبار وتكوين الاختبارات وتشغيلها وعرض النتائج.

نظام القيادة

يوفر نظام القيادة مستويات مختلفة من الطاقة والتردد لمحرك آلة اختبار الشد، ويتحكم بشكل غير مباشر في سرعة المحرك وعزم الدوران.

مزايا آلات اختبار الشد



Digital Display Single Column Spring Testing Machine

المرونة

آلات اختبار الشد لدينا قادرة على اختبار مجموعة واسعة من المواد عبر نطاق حمل واسع، مع التكامل والتحويل السهل بين المرفقات المصممة لكل معيار صناعي ونوع مادة وتطبيق. يسمح التصميم المعياري بتوسيع جهازك وتكييفه مع العديد من تركيبات الاختبار وحاملات العينات المتوفرة.

Metal Charpy Impact Testing Machibne

حماية

بدءًا من تنفيذ ميزات السلامة المادية مثل أبواب الأمان الخارجية ومرفقات الأمان وأقفال الأمان ومفاتيح الحد التي تمتد إلى مراقبة نظام البرامج وإدارة المستخدم، نحن ملتزمون بتصميم أنظمة اختبار تضع سلامة المشغل والآلة في المقام الأول.

High and Low Temperature Electronic Universal Testing Machine

برامج فعالة

تم تصميم برنامج الاختبار الخاص بآلات اختبار الشد لتسهيل عملية الاختبار على المشغل والتأكد من أن تكوين الاختبار موحد ومتوافق مع المعايير. تم تصميم برنامج الاختبار الخاص بنا مع وضع المستخدمين وسير العمل في المختبر في الاعتبار.

Dial Display Charpy Impact Testing Machine

مكتبة قياسية غنية

يحتوي برنامج الاختبار الخاص بنا على إجراءات اختبار قياسية متعددة، مما يسمح لك بتحديد الإجراء الصحيح المتوافق مع المعايير لتطبيقك، وتبسيط إعداد الاختبار وتكوينه، مما يوفر لك الوقت والجهد في النهاية، ويقلل من احتمالية حدوث أخطاء. بالنسبة للاختبارات التي تتجاوز المعيار أو القدرة على تكوين تسلسل اختبار الجهاز بحرية، يقدم برنامجنا برامج اختبار رئيسية معدة مسبقًا.

High and Low Temperature Electronic Universal Testing Machine

ذكي

تقوم المعالجات الذكية بتوجيه المستخدمين خلال تكوين الاختبار والتحقق تلقائيًا من البيانات للتأكد من مدى معقوليتها. سواء كان برنامجنا بسيطًا أو مخصصًا، يتيح لك برنامجنا تحديد التقارير بإمكانيات وخيارات غير محدودة تقريبًا للحفظ والتصدير والطباعة.

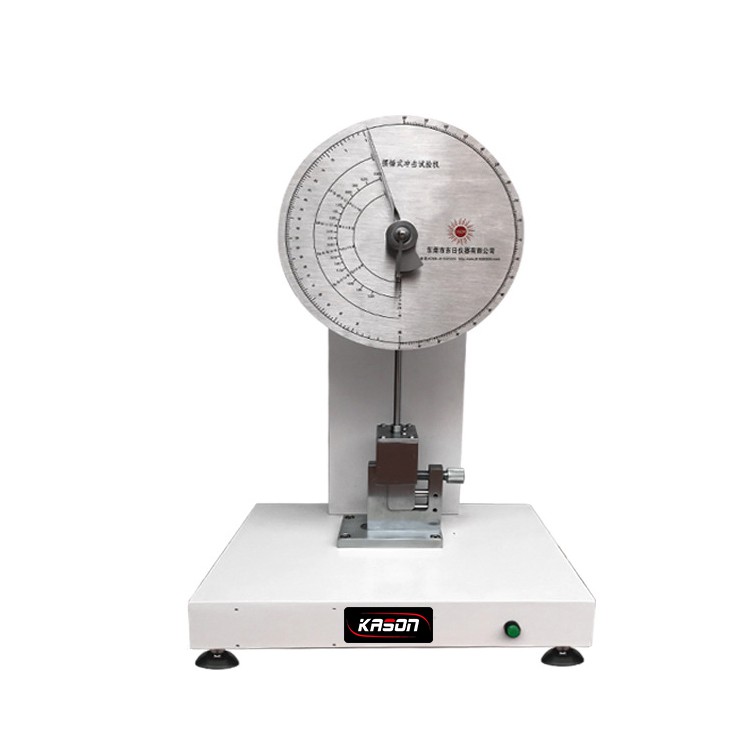

Dial Display Izod Impact Testing Machine

أتمتة

توفر آلات اختبار الشد لدينا مجموعة واسعة من الإمكانيات لأتمتة اختبار المواد. تتراوح أنظمة الاختبار من الأتمتة الفعالة باستخدام الروبوتات التعاونية في المختبر لاختبار الدفعات الصغيرة إلى مختبرات الاختبار الآلية بالكامل التي تعمل على مدار الساعة.


معلمات آلات اختبار الشد (خذ آلة اختبار الشد PC Strand كمثال)



نموذج هت-605ج هت-106ج هت-126ج
الأعلى. تحميل (كن) 600 1000 1200
بناء أربعة أعمدة ومسامير كروية
دقة التحميل أقل من أو يساوي ± 1%/ أقل من أو يساوي ± 0.5%
نطاق التحميل 2٪25٪7e100٪25FS٪2f 1٪25٪7e100٪25
دقة التحميل 1/500000
نطاق قياس التشوه 2% ~ 100% خ
قرار النزوح 0.01 ملم
الأعلى. مساحة اختبار التوتر (مم) 1350 1350 1350
التباعد الفعال للعمود (مم) 580 580 610
الأعلى. شوط المكبس (مم) 250
طريقة لقط المشبك الهيدروليكي التلقائي
أحجام العينات (مم) 1*7, Φ9.5-φ21.6 1*7, Φ9.5-φ21.6 1*19, Φ12.7-φ28.6
حجم لوحة الضغط Φ 160 ملم
مزود الطاقة 3-الطور، تيار متردد 380 فولت، 50 هرتز (يمكن تخصيصه)



أنواع آلات اختبار الشد

هناك نوعان رئيسيان من آلات اختبار الشد:

Digital Display Spring Fatigue Testing Machine

آلة اختبار الشد الهيدروليكية

آلة اختبار الشد الهيدروليكي عبارة عن جهاز يستخدم نظامًا هيدروليكيًا لتطبيق أحمال الشد لاختبار العينات لتحديد خصائصها. تعتمد آلات اختبار الشد الهيدروليكي على مكابس أحادية أو مزدوجة المفعول وتستخدم قانون باسكال لتطبيق قوى كبيرة على العينة. في أنظمة المؤازرة الهيدروليكية، يتم استخدام صمامات مؤازرة إلكترونية لتنظيم معدل حركة الزيت الهيدروليكي. يتحكم هذا التعديل في معدل التحميل. تم تصميم آلات الاختبار الهيدروليكية لاختبار المعادن والخرسانة.

Single Column Universal Testing Machine

آلة اختبار الشد الكهروميكانيكية

آلة اختبار الشد الكهروميكانيكية عبارة عن جهاز يستخدم محركًا متغير السرعة لتطبيق حمل الشد المطلوب للاختبار. تعمل الآلة باستخدام محرك متغير السرعة متصل بمسامير 1-4 لتحريك الرأس المتقاطع من خلال علبة تروس التخفيض. يتم استخدام معالج دقيق للتحكم في المحرك متغير السرعة وتنظيم سرعة الرأس المتقاطع. آلات الاختبار الكهروميكانيكية المصممة لاختبار: البوليمرات والمطاط والمواد المركبة والمنسوجات.

إعداد آلة اختبار الشد

اعتمادا على المختبر، قد تكون هذه المهام مؤتمتة جزئيا أو كليا، ولكن المشغل هو المسؤول دائما عن صحة الإعداد.





High Temperature Gas Corrosion Testing Machine

اختيار طريقة الاختبار

بمجرد تحميل العينة في النظام وتوصيل مقياس التمدد، يكون الاختبار جاهزًا للبدء. عند إعداد الاختبار، ستحدد طريقة الاختبار المناسبة في برنامج الاختبار وإدخال أي معلمات ضرورية فيما يتعلق بسرعة الاختبار أو قياسات العينة أو المعايير النهائية. بعد أن تقوم بتوجيه النظام لبدء التشغيل، سيقوم الجهاز بتطبيق قوة الشد على العينة الخاصة بك كما هو محدد بواسطة طريقة الاختبار وتسجيل البيانات حول استجابة العينة للضغط. بمجرد اكتمال الاختبار، يمكن إزالة العينة وتصدير البيانات لمزيد من الدراسة.

تحضير العينات

تختلف هندسة العينة بشكل كبير اعتمادًا على المادة التي يتم اختبارها وطريقة الاختبار أو المعيار المستخدم. تقوم الهيئات الإدارية مثل ASTM وISO بتوحيد متطلبات العينات للمواد المختلفة بحيث يمكن مقارنة أدائها بشكل موثوق عبر الدفعات والشركات المصنعة. يتم عادةً تصنيع عينات الشد أو صبها في شكل عظم الكلب، والذي يوفر كتفًا مصممًا ليتم تثبيته بواسطة مشبك آلة اختبار وطول مقياس لقياس خصائص الشد. يتم تحديد أبعاد هذه الأكتاف، وطول المقياس بين الأكتاف، وطول وعرض العينة بأكملها بواسطة معايير الاختبار.

أدخل العينة في التركيبات

اعتمادًا على حجم المادة وملمسها، قد تكون هناك حاجة إلى أنواع مختلفة من المشابك وأسطح الفك لتثبيت العينة بنجاح. تتوفر المشابك في مجموعة متنوعة من قدرات القوة وتأتي في أنواع الأسطح المغطاة بالمطاط والسلسة والمسننة وغيرها من أنواع الأسطح. لضمان تطبيق القوة في الاتجاه الصحيح، يمكن استخدام أجهزة محاذاة مختلفة لمساعدة المشغل في إدخال العينة في القابض.

جهاز قياس الانفعال

الانفعال هو قياس لتشوه العينة تحت الضغط وهو جزء أساسي من توصيف المواد التي تتطلبها معظم معايير الاختبار. يتم إجراء هذا القياس عادةً باستخدام معدات قياس الضغط مثل أجهزة قياس التمدد. بعد وضع العينة في الجهاز، يتم توصيل جهاز اتصال مثل مقياس التمدد المثبت بالعينة.

ابدأ الاختبار

بمجرد تحميل العينة في النظام وتوصيل مقياس التمدد، يكون الاختبار جاهزًا للبدء. عند إعداد الاختبار، ستحدد طريقة الاختبار المناسبة في برنامج الاختبار وإدخال أي معلمات ضرورية فيما يتعلق بسرعة الاختبار أو قياسات العينة أو المعايير النهائية. بعد أن تقوم بتوجيه النظام لبدء التشغيل، سيقوم الجهاز بتطبيق قوة الشد على العينة الخاصة بك كما هو محدد بواسطة طريقة الاختبار وتسجيل البيانات حول استجابة العينة للضغط. بمجرد اكتمال الاختبار، يمكن إزالة العينة وتصدير البيانات لمزيد من الدراسة.

تطبيق نموذجي لآلات اختبار الشد


التعبئة والتغليف البلاستيكية

يتم تطبيق قوى الشد على عينات من المواد البلاستيكية لمساعدة الشركات المصنعة على تحديد الخصائص الوقائية للمواد البلاستيكية عند تعرضها لقوى الشد، مثل تلك التي تحدث أثناء الشحن.

قضيب حديد التسليح الخرساني

يتم استخدام اختبار الشد للعينات المعدنية لتحديد الخواص الميكانيكية المختلفة مثل قوة الخضوع وقوة الشد القصوى والاستطالة وتقليل المساحة لمساعدة الشركات المصنعة ليس فقط على تلبية الجودة المعلن عنها ومواصفات الأداء العالي، بل إنها تتوافق مع معايير الصناعة لضمان أن المنتجات وضعت بأمان في السوق.

المركبات المطاطية للإطارات

اختبار استطالة وقوة الشد لمطاط الإطارات لمراقبة الجودة لتجنب فشل الإطارات مثل انفصال المداس والانفجار.

أجهزة طبية

اختبار بقاء الإبر تحت الجلد في مراكزها، أو اختبار قوة الشد والاستطالة عند كسر المنتجات مثل الأنابيب الطبية والضمادات والضمادات والأشرطة.


الشهادات لدينا



حصلت شركتنا على الشهادات التالية

productcate-1367-853

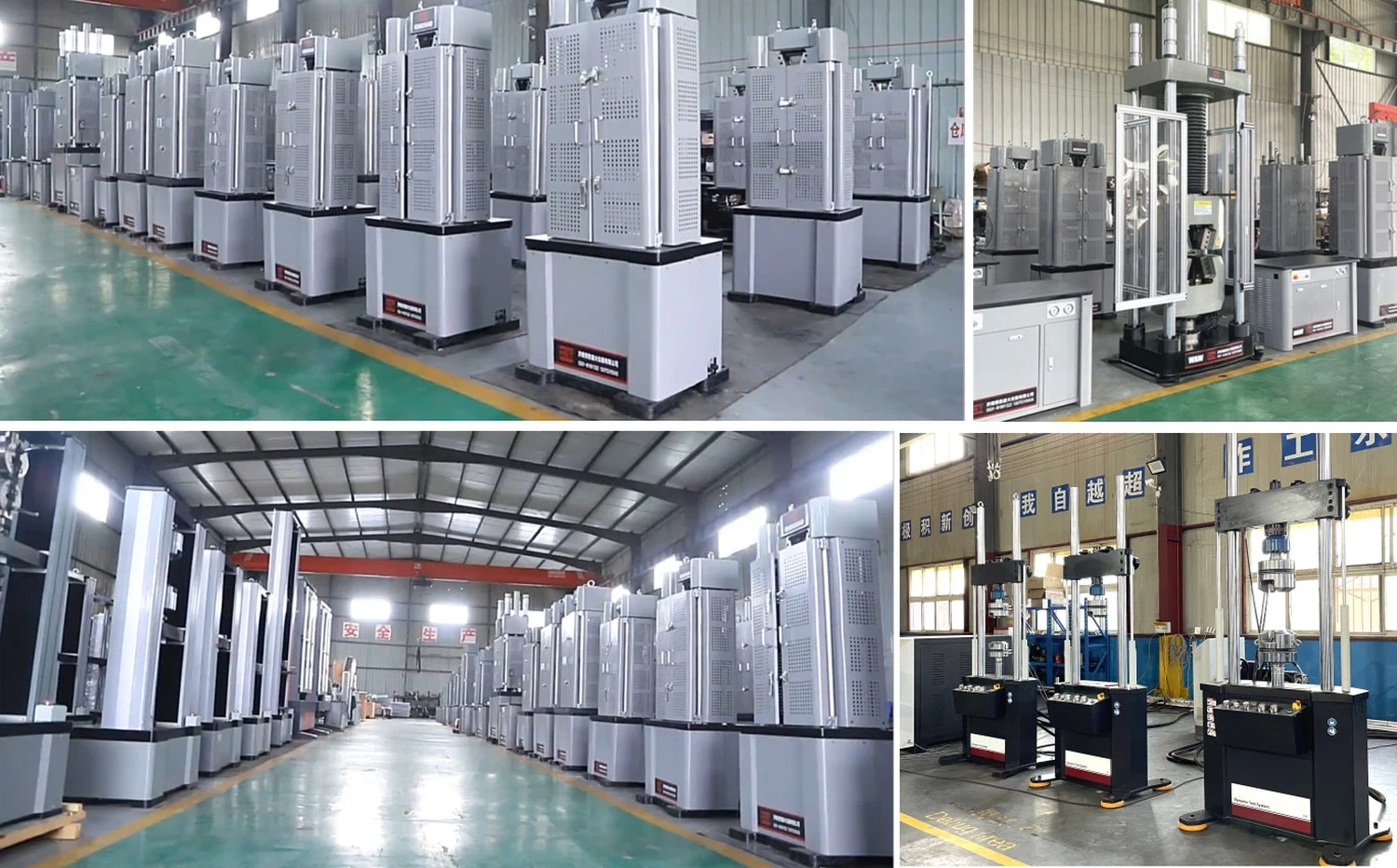

صور المصنع



فيما يلي صور لمصنعنا لتتمكن من مشاهدتها

productcate-1500-932

productcate-400-400
productcate-400-400
productcate-400-400
productcate-400-400
productcate-400-400

productcate-1500-987

أسئلة مكررة

س: كيف يمكن استخدام بيانات اختبار الشد في تصميم المنتج؟

ج: في تصميم المنتج، يمكن استخدام اختبار الشد لاختبار الخواص الميكانيكية الأساسية للمواد المستخدمة في المنتج. عندما يتم استخدام مادة جديدة في منتج ما، سواء كمنتج جديد أو كجزء من منتج موجود، يلزم إجراء اختبار قوة الشد للتأكد من أن المادة مناسبة للغرض.

س: كيفية استخدام آلة اختبار الشد؟

ج: لإجراء اختبار الشد، سيقوم المشغل بتحميل عينة في قبضتي العينة بالجهاز. بعد تحميل العينة، يقوم المشغل باختيار معدل الحركة الصحيح لنوع المادة. ثم يقوم المُختبر بسحب العينة بعيدًا حتى الفشل. سوف يسجل مقياس التمدد المسافة المقطوعة ويرسم الحركة على الرسم البياني إلكترونيًا. بمجرد الانتهاء، يتم تفسير النتائج الرسومية لفهم خصائص المادة وسلوكها.

س: هل تختلف آلات اختبار الشد حسب المادة؟

ج: لا، آلات اختبار الشد مصنوعة في المقام الأول من الألومنيوم والفولاذ لأن هذه المواد قوية وصلبة، مما يقلل من التشوه أثناء الاختبار.

س: هل يمكن لآلة اختبار الشد تحديد سبب فشل المواد؟

ج: لا، لا يمكن استخدام آلات اختبار الشد لتحديد سبب فشل المواد. يمكن استخدام أجهزة اختبار الشد للمساعدة في تحليل الفشل لإظهار كيفية تصرف المادة، ولكن هذا لا يوضح بوضوح سبب فشل المادة.

س: هل يمكن استخدام آلة اختبار الشد لاختبار المواد الحيوية؟

ج: نعم، من الممكن استخدام آلة اختبار الشد لاختبار المواد الحيوية. لكي يكون الجهاز الطبي مؤهلاً للاستخدام بشكل مناسب، يجب فهم المادة البيولوجية التي يحل محلها فهمًا كاملاً. تعتبر العظام والأنسجة العظمية والأربطة من بين المواد الحيوية التي يتم اختبارها في آلات اختبار الشد.

س: ما هي القيود المفروضة على آلات اختبار الشد؟

ج: إن أكبر قيود اختبار الشد هو أنها طريقة اختبار مدمرة، مما يعني أنه لا يمكن استخدام الأجزاء التي تم اختبارها.

س: ما مدى دقة آلة اختبار الشد؟

ج: إن آلة اختبار الشد هي شكل دقيق من أشكال الاختبار. تتوافق معظم آلات اختبار الشد الحديثة مع معايير ISO {{0}} أو ASTM E8. وللوفاء بهذه المعايير، يجب أن يتم تصنيع الآلات بدقة تزيد أو تقل عن 1% من قياسات الاختبار. على سبيل المثال، إذا كان الاختبار يقيس 1 بوصة من الاستطالة، فإن الاستطالة الحقيقية ستكون بين 0.99 بوصة و1.01 بوصة.

س: ما هو الغرض من اختبار الشد؟

ج: اختبار الشد هو عملية اختبار مدمرة توفر معلومات حول قوة الشد وقوة الخضوع والليونة للمواد المعدنية. وهو يقيس القوة المطلوبة لكسر عينة مركبة أو بلاستيكية ومدى تمدد العينة أو استطالتها إلى نقطة الانهيار.

س: لماذا هناك حاجة لقوة الشد؟

ج: تعتبر قوة الشد خاصية مهمة للمواد المستخدمة في التطبيقات الهندسية والتصنيعية. وهو عامل حاسم في تصميم الهياكل، مثل المباني والجسور والطائرات، التي يمكنها تحمل القوى الناجمة عن التوتر أو التمدد.

س: ما هي مزايا آلة اختبار الشد؟

ج: يمكن لآلة اختبار الشد التحقق مما إذا كانت المواد المرشحة تجتاز متطلبات القوة والاستطالة المطلوبة لمنتج معين. في صناعة المعادن، يوفر اختبار الشد فرصة لاكتشاف سبائك جديدة، وصفاتها، والاستخدامات المحتملة لها.

س: ما هو اختبار الشد الأكثر شيوعا؟

ج: ASTM D638 هو معيار الاختبار الأكثر شيوعًا لتحديد خصائص الشد للمواد البلاستيكية المقواة وغير المقواة. مع وصول استخدام المواد البلاستيكية إلى أعلى مستوياته على الإطلاق، فمن الأهمية بمكان أن يتمكن المصنعون من قياس القوة الميكانيكية لموادهم بشكل صحيح.

س: ما هو مثال اختبار الشد؟

ج: تخيل شريطًا من الورق يتم سحبه من طرفيه بأصابعك. أنت تقوم بتطبيق قوة شد على الشريط. عندما تتجاوز قوة الشد هذه عتبة معينة، تتمزق الورقة. وإجهاد الشد الذي يحدث عنده هذا هو قوة الشد لتلك المادة، وهي في هذه الحالة الورق.

س: ما أهمية اختبار الشد في الفولاذ؟

ج: تساعد نتائج اختبار الشد المهندسين على تحديد كيفية وتوقيت استخدام المادة عند تصميم المشروع. وهذا يعني أن اختبار الشد يساعد على ضمان سلامة الفولاذ.

س: ما هو الاستخدام الصناعي لاختبار الشد؟

ج: يتم استخدام آلة اختبار قوة الشد على نطاق واسع في المعادن وكذلك في صناعة البناء والتشييد لإجراء اختبارات الجودة على مواد خفيفة الوزن وعالية القوة. وسيتم استخدامه أيضًا لاختبار قوة الشد لإعداد الفولاذ وإنتاج المواد ذات الليونة المناسبة.

س: كيف يتم إجراء اختبار الشد؟

ج: يتم إمساك المادة من كلا الطرفين بواسطة جهاز، يقوم بسحب القطعة ببطء طوليًا حتى تنكسر. تسمى قوة السحب بالحمل، والتي يتم رسمها مقابل تغير طول المادة أو إزاحتها. يتم تحويل الحمل إلى قيمة الإجهاد ويتم تحويل الإزاحة إلى قيمة الضغط.

نحن معروفون كواحد من الشركات الرائدة في تصنيع آلات اختبار الشد في الصين. يرجى التأكد من شراء آلة اختبار الشد عالية الجودة للبيع هنا من مصنعنا. للتشاور حول الأسعار، اتصل بنا.
